Складная окрасочная камера SPK SCB(FD)-22.10.7.

Назначение и целевой объект

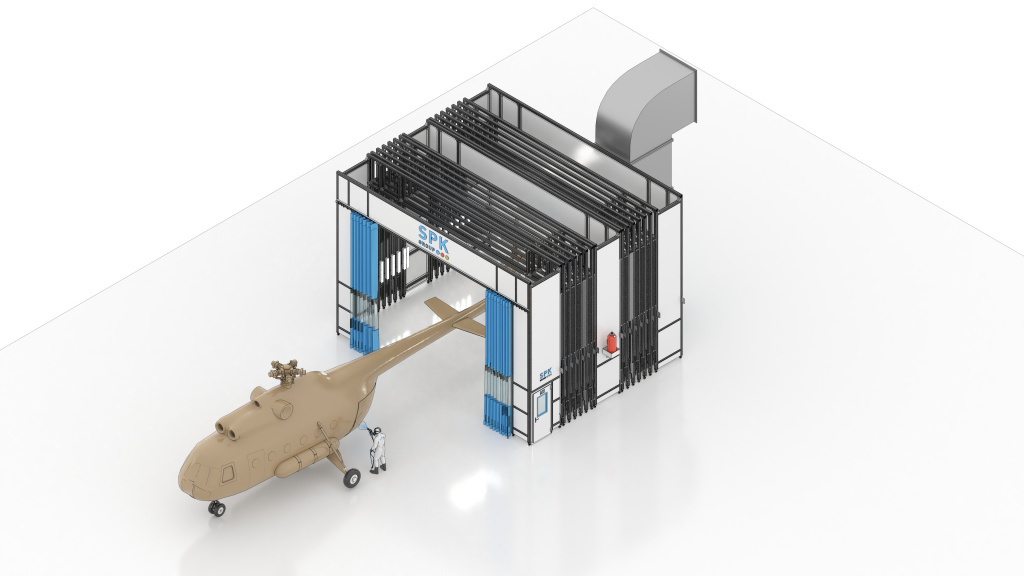

Инжиниринговое решение разработано для технологической подготовки поверхностей и нанесения лакокрасочных материалов на крупногабаритную авиатехнику (в частности, вертолеты типа Ми-8 без несущих лопастей).

Параметры обрабатываемого изделия

• Габаритные размеры (Д×Ш×В): до 18 000 × 4 500 × 4 400 мм;

• Масса изделия: до 10 000 кг;

• Площадь окрашиваемой поверхности: до 360 м².

Конструктивные особенности

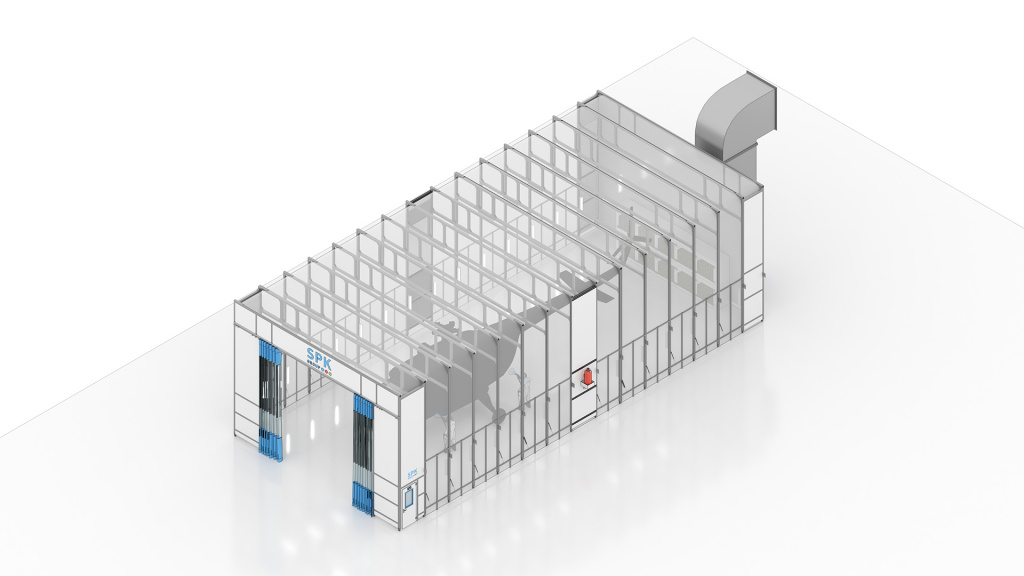

Комплекс тупикового типа выполнен в виде мобильной разъёмной конструкции, включающей складную рабочую кабину и стационарный торцевой вентиляционный блок. Внутренние полезные габариты камеры составляют 22 000 × 10 000 × 7 000 мм.

• Каркас и ограждающие конструкции: Складная секция реализована на базе усиленного алюминиевого профиля и обшита высокопрочной прозрачной ПВХ-плёнкой с повышенной стойкостью к парам растворителей и механическим нагрузкам на разрыв. В зонах сопряжения с несущим каркасом выполнено усиление армированным тентовым материалом.

• Входная группа и воздухозабор: Торцевой приточный короб оснащён подъёмными ПВХ-воротами и системой переточных решёток для забора и выравнивания воздушного потока непосредственно из объёма цеха/ангара.

• Освещение: Встроенная взрывобезопасная/промышленная система освещения обеспечивает нормативную освещённость рабочей зоны.

Аэродинамическая схема и фильтрация

В камере реализована продольно-диагональная схема вентиляции с ламинарным распределением потока по всей рабочей зоне.

• Вытяжная система: Моноблочный вытяжной агрегат SPK-VU-41 размещён в торце камеры. Электродвигатель вентилятора оснащён частотным преобразователем, обеспечивающим плавный пуск, регулировку производительности и защиту от перегрузок.

• Очистка воздуха: Применена высокоэффективная 3-ступенчатая система сухой фильтрации, улавливающая окрасочный туман и аэрозоли без необходимости строительства мокрых гидрофильтров и сопутствующих очистных сооружений.

• Выброс: Очищенный воздух отводится по вентиляционному каналу расчетного сечения в атмосферу на отметку +10,000 м.

Безопасность и соответствие нормам

Оборудование функционирует в энергоэффективном автономном режиме с полным соблюдением действующих стандартов охраны труда, пожарной, промышленной и экологической безопасности.
